Ano ang mga karaniwang depekto sa pagpupulong ng PCB at kung paano maiiwasan ang mga ito

2025-12-05

Ang mga bahid na ito ay maaaring mag -antala ng mga proyekto, mag -inflate ng mga gastos, at makapinsala sa pagiging maaasahan ng produkto. Kaya, ano ang mga karaniwang pitfalls na ito saAssembly ng PCBproseso, at mas mahalaga, paano mo maiiwasan ang mga ito na makaapekto sa iyong mga board? Sumisid sa mga karaniwang isyu na nakatagpo natin at kung paano ang aming diskarte saPagbatiay inhinyero upang harapin ang mga ito sa ulo.

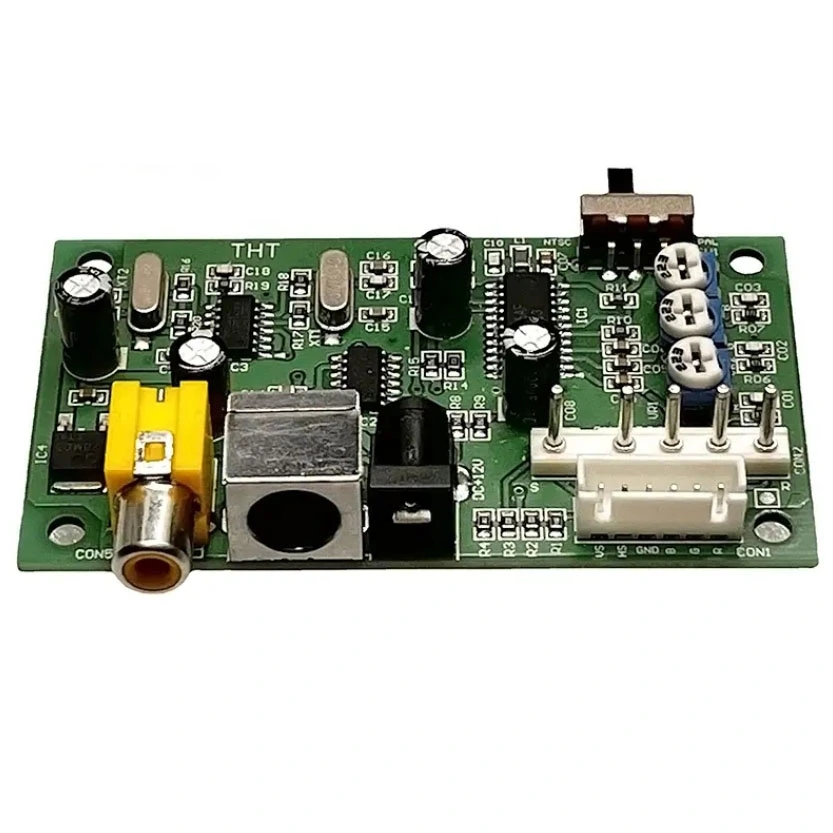

PCB Assembly

Ano ang mga madalas na mga depekto sa paghihinang sa pagpupulong ng PCB

Ang mahinang paghihinang ay isang pangunahing mapagkukunan ng pagkabigo. Ang mga depekto tulad ng malamig na mga kasukasuan, bridging, o hindi sapat na panghinang ay maaaring humantong sa mga magkakasamang koneksyon o kumpletong pagkabigo sa circuit. Paano natin ito labanan? Ang aming proseso ay nakasalalay sa katumpakan at kontrol. Ginagamit namin ang isang kumbinasyon ng mga advanced na paghihinang i-print ng pag-print na may mga stencil na nakahanay sa laser at mahigpit na pag-profile ng pagmuni-muni. Partikular, ang aming mga parameter ng paghihinang ay makinis na nakatutok sa mga natatanging katangian ng iyong board.

  • I -paste ang panghinang:Gumagamit kami ng Type 4 o 5 No-Clean, Halide-free pastes na may mahusay na pagbagsak ng pagtutol upang maiwasan ang pag-bridging.

  • Profile ng Reflow:Ang aming 8-zone nitrogen-injected reflow oven ay sumusunod sa isang na-optimize na curve ng temperatura, tinitiyak ang wastong basa nang walang thermal shock.

  • Inspeksyon:Ang bawat board ay sumasailalim sa 3D SPI (panghinang i -paste ang inspeksyon) upang masukat ang dami ng i -paste, lugar, at taas bago ang paglalagay ng sangkap.

Ang masusing pokus na ito sa yugto ng paghihinang ngAssembly ng PCBTinitiyak ang matatag na elektrikal at mekanikal na mga bono mula sa simula.

Paano maiiwasan ang maling pag -iwas at tombstoning

Maling inilagay ang mga sangkap o tombstoning (kung saan ang isang sangkap ay nakatayo sa isang dulo) ay nagbibigay ng isang board na walang silbi. Ito ay madalas na nagmumula sa hindi tumpak na makinarya ng paglalagay o hindi pantay na mga puwersa ng paghihinang. Ang aming solusyon ay nagsasama ng automation na may mataas na precision na may pag-verify ng real-time.

Mga pangunahing parameter ng aming SMT Placement System:

Tampok Pagtukoy Makinabang para sa iyong Assembly ng PCB
Kawastuhan ng paglalagay ± 0.025mm Ginagarantiyahan ang tamang pag-align ng sangkap, kahit na para sa 01005 o mga micro-BGA packages.
Sistema ng paningin Ang mataas na resolusyon pataas/pababang mga camera na may pag-verify ng sangkap. Pinipigilan ang maling pag-aaklas ng mga bahagi na sensitibo sa polaridad.
Force Control Programmable Presyon ng Paglalagay. Tinatanggal ang pinsala sa pinong mga sangkap at PCB pad.

Sa pamamagitan ng pamumuhunan sa naturang teknolohiya,PagbatiTinitiyak na ang bawat sangkap ay tama na nakaposisyon, isang kritikal na hakbang para sa isang walang kamali -maliAssembly ng PCB.

Ano ang sanhi ng mga shorts ng PCB at bubukas, at paano sila tinanggal

Ang mga shorts (hindi sinasadyang koneksyon) at bubukas (sirang koneksyon) ay klasikoAssembly ng PCBBangungot. Maaari silang magmula sa mga flaws ng disenyo, mga isyu sa etching, o kontaminasyon. Ang aming pagtatanggol ay multi-layered. Nagsisimula kami sa isang DFM (Disenyo para sa Paggawa) Suriin upang mag -flag ng mga potensyal na ruta o spacing isyu bago ang paggawa. Sa panahon ng pagmamanupaktura, pinapanatili namin ang isang sertipikadong kapaligiran sa paglilinis upang maiwasan ang kontaminasyon na maaaring maging sanhi ng paglipat ng electrochemical. Sa wakas, 100% ng aming mga board ay dumaan sa awtomatikong optical inspeksyon (AOI) at elektrikal na pagsubok (tulad ng paglipad ng pagsisiyasat) upang ma -verify ang koneksyon at ibukod ang anumang potensyal na maikli o bukas na circuit. Ang end-to-end na pagbabantay ay kung paano namin mai-secure ang integridad ng iyongAssembly ng PCB.

Bakit ang hindi sapat na paglilinis ng isang nakatagong banta sa pagiging maaasahan ng pagpupulong

Edut piirilevykokoonpanollesiAssembly ng PCB. Itinuturing namin ang paglilinis bilang isang kritikal, hindi negosyong panghuling hakbang. Para sa mga board na nangangailangan nito, gumamit kami ng isang may tubig na sistema ng paglilinis na may pasadyang kimika, na sinusundan ng deionized water rinse at sapilitang mainit na pagpapatayo ng hangin. Pagkatapos ay sumubok kami para sa kontaminasyon ng ionic upang matugunan ang mga pamantayan ng IPC, tinitiyak na ang iyong mga natipon na board ay hindi lamang gumagana kundi pati na rin matibay at maaasahan sa mga darating na taon.

Ang pag-iwas sa mga karaniwang depekto na ito ay hindi lamang tungkol sa pagkakaroon ng tamang kagamitan-ito ay tungkol sa isang pangako sa isang kinokontrol, proseso na nakatuon sa detalye. SaPagbati, itinatayo namin ang pilosopiya na ito sa bawat pagkakasunud -sunod. Hindi lang kami nagtitipon ng mga board; Nagtatayo kami ng pagiging maaasahan. Kung pagod ka sa pakikipaglabanAssembly ng PCBmga depekto at nais ng isang kasosyo na nakatuon sa paghahatid ng walang kamali -mali na pagganap, oras na upangMakipag -ugnay sa aminNgayon. Talakayin natin ang iyong mga kinakailangan sa proyekto - ipadala sa amin ang iyong pagtatanong at tingnan ang pagkakaiba ng kadalubhasaan.
