Paano Ka Matutulungan ng PCB Clone na Iligtas ang isang Board na May Nawawalang mga Design File?

Abstract

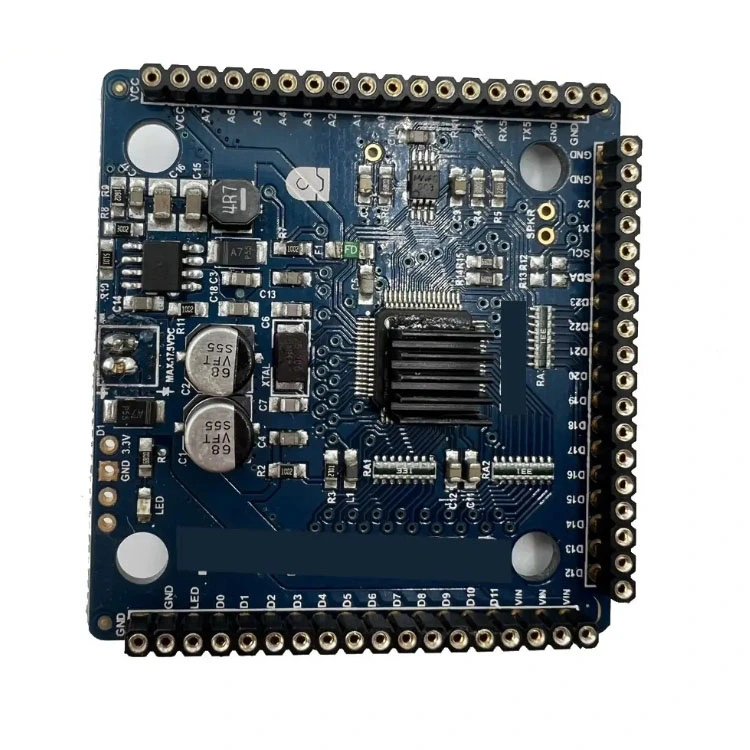

Kapag ang isang kritikal na produktong elektroniko ay nasa serbisyo pa rin ngunit ang orihinal na data ng CAD ay nawala, ang isang nabigong board ay maaaring maging mga linggo ng downtime, mga mamahaling ikot ng muling pagdidisenyo, o isang pag-aagawan para sa mga hindi mapagkakatiwalaang kapalit. PCB Cloneay isang structured na reverse-engineering na diskarte na muling lumilikha ang data na handa sa pagmamanupaktura ng isang umiiral nang circuit board upang maaari mo itong kopyahin, ayusin ito sa sukat, o panatilihing buhay ang isang mas lumang linya ng produkto habang nagpaplano ka ng pangmatagalang pag-upgrade. Ipinapaliwanag ng artikulong ito kung ang pag-clone ay may katuturan, anong impormasyon ang maaari mong makatotohanang mabawi, kung paano bawasan ang panganib, at kung ano ang Ang responsableng daloy ng trabaho sa pag-clone ay mukhang mula sa unang inspeksyon hanggang sa huling pagpapatunay.

Talaan ng mga Nilalaman

• Balangkas sa isang Sulyap
• Anong Mga Punto ng Sakit ang Nalulutas ng PCB Cloning
• Ano Talaga ang Kahulugan ng PCB Clone sa Practice
• Kapag Ang Pag-clone ang Pinakamatalino na Pagpipilian at Kailan Hindi
• Isang Praktikal na PCB Clone Workflow Mula Simula hanggang Tapos
• Paano Protektahan ang Kalidad at Pagkakaaasahan
• Ano ang Nagtutulak sa Gastos at Lead Time
• Ano ang Dapat Mong Ihanda Bago Humiling ng Quote
• Paano Pumili ng Responsableng Cloning Partner
• FAQ
• Susunod na Hakbang

Balangkas sa isang Sulyap

1. Linawin ang iyong layunin: pagpapalit, stock ng pag-aayos, extension ng lifecycle, o muling pagdidisenyo ng tulay.
2. Kumpirmahin ang pagmamay-ari at mga pahintulot.
3. Kunin ang data ng board: mga dimensyon, layer, stack-up na pahiwatig, at pagmamapa ng bahagi.
4. Muling likhain ang mga file sa pagmamanupaktura at layuning elektrikal: Gerber, drill, netlist, BOM.
5. Prototype, patunayan, at i-lock ang isang kinokontrol na rebisyon.
6. Magtatag ng mga patuloy na kontrol: papasok na inspeksyon, functional testing, at traceability.

Anong Mga Punto ng Sakit ang Nalulutas ng PCB Cloning

Karamihan sa mga koponan ay hindi nagpasya na i-clone ang isang board dahil mukhang masaya ito. Ginagawa nila ito dahil mas malala ang alternatibo. Narito ang mga pinakakaraniwang sitwasyon saanPCB Clonenag-aalis ng tunay na sakit sa pagpapatakbo:

• Walang source filedahil umalis ang orihinal na taga-disenyo, nawala ang data, o nakuha ang produkto pagkalipas ng ilang taon.
• Mga bahagi ng katapusan ng buhaypilitin kang baguhin ang disenyo nang madalian o kunin ang mapanganib na grey-market na stock.
• Pag-aayos ng fieldkailangan ng mga matatag na kapalit na board, hindi random na "katugma" na mga alternatibo na may hindi alam na stack-up o tansong timbang.
• Presyon ng pagsunodnangangailangan ng pare-parehong pagmamanupaktura at dokumentasyon upang makapasa sa mga pag-audit o panloob na kalidad ng mga gate.
• Oras para makabawimas mahalaga kaysa sa "perpektong modernong disenyo," lalo na para sa mga pang-industriyang kontrol at legacy na instrumentasyon.

Ano Talaga ang Kahulugan ng PCB Clone sa Practice

Ang mga tao ay gumagamit ng "pag-clone" nang basta-basta, ngunit sa mga termino ng engineering kadalasang kinabibilangan ito ng tatlong layer ng trabaho:

• Pisikal na pagtitiklopmuling nililikha ang board outline, mga mounting hole, connectors, layer count, at stack-up na gawi nang mas malapit hangga't maaari.
• Electrical reconstructionpagkuha ng copper connectivity para tumugma ang reproduced board sa orihinal na layunin ng netlist.
• Pagbawi ng bahagipagtukoy ng mga bahagi, bakas ng paa, halaga, kahaliling, at mga tala ng pagpupulong upang ang board ay mabuo nang tuluy-tuloy.

Ang mga maihahatid ay kadalasang kinabibilangan ng mga output na handa sa pagmamanupaktura gaya ng data ng Gerber o ODB++, mga drill file, data ng pick-and-place kapag posible, isang bill ng mga materyales, at isang na-verify na netlist. Kung ang iyong layunin ay pangmatagalang maintainability, maraming team din ang humihingi ng reconstructed schematic para ang pag-troubleshoot sa hinaharap ay hindi umaasa sa hula.

Kapag Ang Pag-clone ang Pinakamatalino na Pagpipilian at Kailan Hindi

Ang pag-clone ay isang tool, hindi isang default. Gamitin ito kapag tumugma ito sa iyong profile sa peligro at timeline.

Isang Praktikal na PCB Clone Workflow Mula Simula hanggang Tapos

Ang isang maaasahang clone ay resulta ng mga disiplinadong hakbang, hindi isang solong pag-scan. Nasa ibaba ang isang workflow na karaniwang ginagamit ng mga engineering team para mabawasan ang mga sorpresa.

• Hakbang 1: Intake at kahulugan ng layunin
  • Kumpirmahin kung ano ang ibig sabihin ng "tagumpay": eksaktong kapalit, form-fit-function, o functional-equivalent na may mga kahalili.
  • Ipunin ang konteksto: operating environment, failure mode, inaasahang volume, at timeline.
• Hakbang 2: Hindi mapanirang inspeksyon
  • Sukatin ang outline, mga lokasyon ng butas, connector keying, at mekanikal na mga hadlang.
  • Tukuyin ang mga tagapagpahiwatig ng layer at mga tampok sa pagmamanupaktura gaya ng mga bakas ng impedance, sa pamamagitan ng mga uri, at pagbuhos ng tanso.
• Hakbang 3: Pagkuha ng data para sa tanso at mga layer
  • High-resolution na imaging para sa itaas at ibabang mga layer upang mag-map ng mga bakas at reference designator.
  • Ang kinokontrol na layer ay nagpapakita kung kinakailangan para sa mga multilayer board, na maingat na isinagawa upang mapanatili ang katapatan.
• Hakbang 4: Pagkilala sa bahagi at muling pagtatayo ng BOM
  • Cross-check na mga marka, pakete, at halaga; kumpirmahin ang mga polaridad at pin-1 na oryentasyon.
  • Tukuyin ang mga inaprubahang kahalili upang maiwasan ang mga kakulangan sa hinaharap.
• Hakbang 5: Muling likhain ang mga output ng pagmamanupaktura
  • Bumuo ng mga file ng layout at data ng pagmamanupaktura, kabilang ang mga kahulugan ng drill at solder mask.
  • I-extract ang connectivity at patakbuhin ang netlist consistency checks laban sa na-recover na tanso.
• Hakbang 6: Pagbuo at pagpapatunay ng prototype
  • Bumuo ng mga prototype sa ilalim ng mga kontroladong parameter ng proseso.
  • Magsagawa ng mga electrical test tulad ng continuity, impedance checks kapag may kaugnayan, at functional verification sa totoong system.
• Hakbang 7: Rebisyon lock at dokumentasyon
  • I-freeze ang isang naa-audit na rebisyon gamit ang mga log ng pagbabago at mga talaan ng pagsubok.
  • Gumawa ng mga service-friendly na output kung plano mong panatilihin ang produkto sa loob ng maraming taon.

Paano Protektahan ang Kalidad at Pagkakaaasahan

Ang pinakamalaking kinatatakutan ng mga customer ay simple: "Ang naka-clone ba na board ay kumikilos nang eksakto tulad ng orihinal, at ito ba ay patuloy na kumikilos nang ganoon pagkatapos ng pag-deploy?" Maaari mong bawasan ang panganib na iyon sa pamamagitan ng pagtrato sa pag-clone bilang isang kinokontrol na proyekto sa engineering.

• Stack-up na disiplinaginagaya ang bilang ng layer, kapal ng tanso, pag-uugali ng dielectric, at mga istrukturang kinokontrol-impedance kapag naroroon.
• Katumpakan ng connectorAng mechanical mismatch ay isang mabilis na paraan para mabigo, kahit na tama ang circuit.
• Ang pagiging tunay ng bahagimagtatag ng traceable sourcing at maiwasan ang hindi kilalang mga channel ng supply para sa mga kritikal na IC.
• Pagsubok ng diskartetukuyin ang isang test plan na lampas sa “it powers on,” kasama ang mga kondisyon ng pagkarga, thermal behavior, at edge case.
• Kontrol sa prosesotukuyin ang mga profile ng paghihinang, mga pamantayan ng inspeksyon, at pamantayan sa pagtanggap mula sa simula.

Ano ang Nagtutulak sa Gastos at Lead Time

Nag-iiba ang pagpepresyo dahil nag-iiba ang pagiging kumplikado. Sa halip na hulaan, tumuon sa mga lever na mahalaga:

• Bilang ng layer at densitymas maraming layer at fine pitch na bahagi ang nagpapataas ng pagsisikap sa muling pagtatayo.
• Kondisyon ng boardang mga nasunog, kinakalawang, o pisikal na binago na mga tabla ay nakakabawas sa mababawi na detalye.
• Availability ng mga bahagiitinigil o mahirap matukoy na mga bahagi ay nagdaragdag ng oras ng pag-sourcing at pagpapatunay.
• Ang antas ng dokumentasyon ay hinilingang isang buong schematic reconstruction ay mas matagal kaysa sa isang form-fit-function na clone.
• Mga inaasahan sa pagpapatunayang functional na pagsubok sa iyong tunay na system ay ang pagkakaiba sa pagitan ng "mukhang magkatulad" at "maaasahang gumagana."

Ano ang Dapat Mong Ihanda Bago Humiling ng Quote

Makakakuha ka ng mas mabilis, mas tumpak na plano kung maghahanda ka ng maliit na pakete ng impormasyon. Gamitin ang checklist na ito.

• At least2 gumaganang samplekapag posible, plus 1 failed sample kung gusto mong failure analysis.
• Mga larawan ng board na naka-install sa produkto upang kumpirmahin ang mga mekanikal na hadlang at oryentasyon ng connector.
• Ang iyong target na dami at kung kailangan mo ng patuloy na supply o isang beses na batch.
• Anumang mga kilalang kondisyon sa pagpapatakbo: hanay ng temperatura, panginginig ng boses, halumigmig, duty cycle, mga profile ng pagkarga.
• Anumang mga pahiwatig na mayroon ka pa: mga bahagyang Gerber, PDF, lumang pag-export ng BOM, silkscreen na tala, o mga pamamaraan ng pagsubok.
• Paglilinaw sa firmware at mga naka-program na bahagi: mayroon ka bang mga binary, key, o paraan ng programming?

Paano Pumili ng Responsableng Cloning Partner

Hindi ka lang bumibili ng board. Bumibili ka ng kumpiyansa na ang pagpaparami ay kinokontrol, naidokumento, at nauulit. Narito ang hahanapin sa isang relasyon ng supplier:

• Malinaw na mga hangganan sa legalidad at mga pahintulotmagtatanong ang isang seryosong provider tungkol sa pagmamay-ari at awtorisadong paggamit.
• Komunikasyon sa engineeringdapat ay magagawa mong talakayin ang stack-up, mga kahalili, at mga pamamaraan ng pagsubok sa simpleng wika.
• Mindset sa pagpapatunaymaghanap ng mga pagsusuri sa netlist, pagpapatunay ng prototype, at masusubaybayang pagkuha.
• Kontrol ng rebisyonang naka-clone na disenyo ay dapat may tinukoy na bersyon upang manatiling pare-pareho ang mga batch sa hinaharap.

SaShenzhen Greeting Electronics Co., Ltd., ang mga koponan ay karaniwang lumalapit sa pag-clone bilang isang proyekto sa pagpapatuloy ng engineering: linawin ang mga target, i-recover ang kritikal na data ng pagmamanupaktura, i-validate ang mga prototype sa totoong kondisyon, pagkatapos ay i-lock ang isang matatag na rebisyon para sa paulit-ulit na produksyon. Kung kailangan mo ng solusyon sa tulay habang nagpaplano ng muling pagdidisenyo, ang isang kinokontrol na clone ay makakapagbigay sa iyo ng oras nang hindi sinasakripisyo ang pagiging maaasahan.

FAQ

Maaari bang magkapareho ang isang PCB clone sa orihinal na board

Maaari itong katumbas ng form-fit-function at kadalasang napakalapit, ngunit ang "magkapareho" ay depende sa iyong ibig sabihin. Ang mga mekanikal na sukat at pagkakakonekta ay maaari karaniwang maitutugma nang mahusay. Ang eksaktong materyal na pag-uugali, pagmamay-ari na mga bahagi, at mga detalye ng firmware ay maaaring mangailangan ng karagdagang trabaho o maaaring imposible muling likhain nang walang orihinal na data.

Kailangan ko ba ng maraming sample

Binabawasan ng maraming sample ang panganib dahil maaaring ihambing ng mga inhinyero ang mga marka, kumpirmahin ang mga hindi malinaw na bakas, at maiwasan ang pagkopya ng board na nabago o naayos na. Kung mayroon ka lang isang sample, asahan ang higit pang mga hakbang sa pagpapatunay at isang mas konserbatibong timeline.

Paano kung ang ilang mga bahagi ay hindi na magagamit

Ang isang praktikal na clone plan ay kadalasang kinabibilangan ng mga kahaliling bahagi. Ang susi ay upang patunayan na ang mga kahalili ay tumutugma sa mga kinakailangan sa kuryente at magkasya sa bakas ng paa, pagkatapos ay kumpirmahin ang pag-uugali sa pamamagitan ng pagsubok sa ilalim ng iyong tunay na pagkarga at kapaligiran.

Malulutas ba ng cloning ang firmware at programming

Ang pag-clone sa PCB ay hindi awtomatikong muling likhain ang naka-lock na firmware. Kung ang board ay naglalaman ng mga naka-program na microcontroller, secure na elemento, o naka-encrypt na memorya, maaaring kailanganin mo ang mga orihinal na binary, isang legal na paraan ng programming, o isang awtorisadong diskarte sa pagpapalit ng bahagi.

Paano ko mababawasan ang pagkakataon ng mga pagkabigo sa field

Humingi ng isang plano sa pagpapatunay at ituring ang mga prototype bilang mandatoryo para sa mga sistemang kritikal sa misyon. Tukuyin ang pamantayan sa pagtanggap, isama ang mga functional na pagsubok na gayahin ang tunay mga kondisyon sa pagpapatakbo, at i-lock ang isang rebisyon na may masusubaybayang mga pamantayan sa pagkuha at inspeksyon.

Susunod na Hakbang

Kung nakikitungo ka sa mga nawawalang file, end-of-life sourcing, o agarang downtime, isang mahusay na pinamamahalaangPCB Cloneang proyekto ay maaaring magbigay sa iyo ng isang matatag, na-test-verify na landas pabalik sa produksyon. Ibahagi ang iyong mga larawan sa board, dami ng target, at konteksto ng system, at humiling ng praktikal na plano sa pagbawi na kinabibilangan pagpapatunay at kontrol ng rebisyon.
