Sa mundo ng electronics, ang mga nakalimbag na circuit board (PCB) ay mahalaga para sa pag -andar ng iba't ibang mga aparato. Kapag may pangangailangan na magtiklop, pag -aralan, o pagbutihin ang isang umiiral na PCB, dalawang karaniwang pamamaraan ang naglalaro:Pag -clone ng PCBat PCB reverse engineering. Habang sila ay tila katulad, naghahain sila ng iba't ibang mga layunin at nagsasangkot ng mga natatanging proseso. Ang pag -unawa sa mga pagkakaiba sa pagitan ng dalawang pamamaraan na ito ay makakatulong na matukoy kung aling diskarte ang pinakaangkop para sa isang partikular na proyekto.

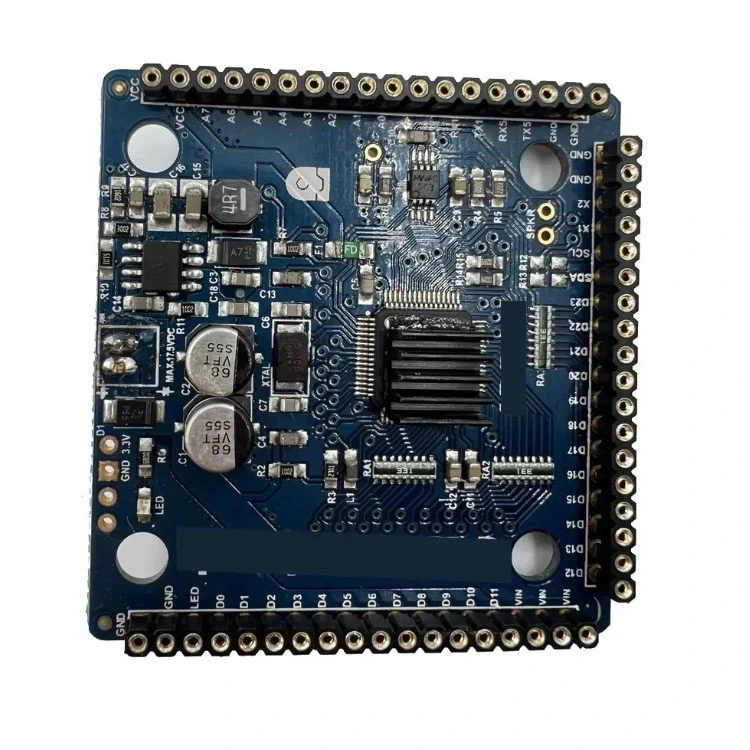

Ang pag -clone ng PCB ay ang proseso ng pagdoble ng isang umiiral na PCB nang hindi gumagawa ng anumang mga pagbabago. Ang pamamaraang ito ay madalas na ginagamit kapag ang mga orihinal na file ng disenyo, tulad ng mga file ng eskematiko at gerber, ay hindi magagamit ngunit kinakailangan ang isang gumaganang replika ng board.
Ang proseso ng pag -clone ay nagsisimula sa pamamagitan ng pagsusuri ng pisikal na PCB, pag -scan ng mga layer nito, at pagkuha ng mga bakas ng layout at circuit. Ang mga advanced na tool ng software ay tumutulong na kopyahin ang disenyo ng PCB, kabilang ang paglalagay ng mga elektronikong sangkap at mga bakas ng tanso. Kapag natipon ang data, ang isang bagong board ay ginawa upang maging isang eksaktong kopya ng orihinal.
Pag -clone ng PCBay karaniwang ginagamit para sa pagpapalit ng hindi na ginagamit o hindi naitigil na mga PCB, na gumagawa ng magkaparehong mga kopya para sa malakihang pagmamanupaktura, at pagbawi ng mga nawalang disenyo. Dahil ang pamamaraang ito ay nakatuon sa pagtitiklop sa halip na muling idisenyo, hindi ito kasangkot sa anumang mga pagpapahusay ng pagganap o mga pagbabago sa circuit.
Ang PCB Reverse Engineering ay isang mas detalyado at analytical na diskarte na nagsasangkot sa pag -aaral ng disenyo ng PCB upang maunawaan kung paano ito gumagana. Ang pamamaraan na ito ay madalas na ginagamit upang mag -troubleshoot ng mga isyu, pagbutihin ang mga umiiral na disenyo, o mga schematic ng recreate para sa isang PCB na kulang sa dokumentasyon.
Hindi tulad ng pag -clone, ang reverse engineering ay hindi lamang kopyahin ang PCB; Sa halip, sinisira nito ang disenyo ng circuit, mga landas ng mga landas ng signal, at kinikilala kung paano nakikipag -ugnay ang mga sangkap. Maaaring i -disassemble ng mga inhinyero ang layer ng board sa pamamagitan ng layer, mapa ang mga koneksyon, at muling itayo ang orihinal na mga eskematiko. Pinapayagan ng prosesong ito para sa mga pagbabago, tulad ng pagpapalit ng mga lipas na mga sangkap, pag -optimize ng circuit para sa mas mahusay na pagganap, o muling pagdisenyo ng board para sa mga tiyak na pagpapabuti.
Ang PCB reverse engineering ay malawakang ginagamit sa pag -unlad ng produkto, pagsusuri ng pagkabigo, pananaliksik at pag -unlad, at pag -upgrade ng mga lumang sistema ng elektronik. Ito ay isang mahalagang tool para sa mga inhinyero na naghahanap upang mapahusay o baguhin ang isang umiiral na PCB kaysa sa pagdoble lamang nito.
Ang pangunahing pagkakaiba sa pagitanPag -clone ng PCBat ang PCB reverse engineering ay namamalagi sa kanilang layunin at pagiging kumplikado. Ang pag -clone ay nakatuon sa paggawa ng isang eksaktong duplicate nang walang mga pagbabago, habang ang reverse engineering ay nagsasangkot ng detalyadong pagsusuri at mga posibleng pagbabago sa disenyo.
Ang pag -clone ng PCB ay mainam kapag ang layunin ay upang magparami ng isang umiiral na board tulad nito, maging para sa paggawa, pag -aayos, o pagpapalit ng mga hindi napapanahong mga sangkap. Sa kaibahan, ang reverse engineering ay ang ginustong diskarte kapag kinakailangan ang mga pagpapabuti, pag -aayos, o pagbawi ng disenyo.
Habang ang parehong mga pamamaraan ay mahalaga sa electronics, ang pagpili ng tamang pamamaraan ay nakasalalay sa mga tiyak na pangangailangan ng proyekto. Kung kailangan mo ng eksaktong replika, ang pag -clone ng PCB ay ang paraan upang pumunta. Kung kailangan mo ng mga pananaw sa disenyo at potensyal na pagpapabuti, ang PCB reverse engineering ay ang mas mahusay na pagpipilian.
