Paano mo makukuha ang eskematiko mula sa isang naka -clone na PCB?

Pagkuha ng isang eskematiko mula sa aClone PCBnagsasangkot ng reverse engineering, kung saan sinuri mo ang pisikal na board upang muling likhain ang diagram ng circuit nito. Ang prosesong ito ay nangangailangan ng maingat na pagmamasid, pagkakakilanlan ng sangkap, at mga koneksyon sa pagsubaybay. Narito ang isang hakbang-hakbang na gabay:

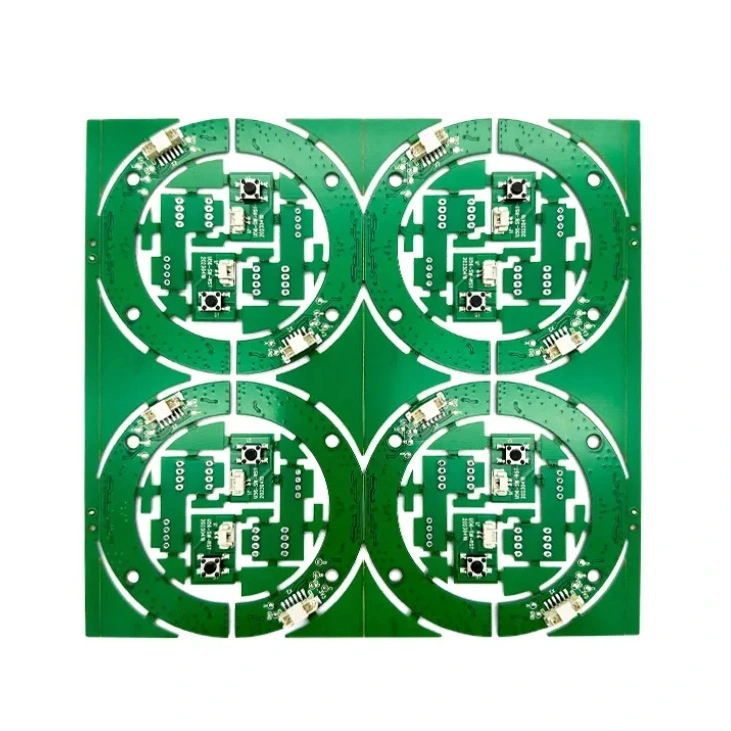

1. Suriin at idokumento angPCB

- Kumuha ng mga larawan na may mataas na resolusyon: Kunin ang magkabilang panig ng PCB para sa sanggunian.

-Tandaan ang mga layer ng PCB: Suriin kung ito ay isang solong layer, double-layer, o multilayer board.

- Kilalanin ang mga pangunahing sangkap: Maghanap ng mga IC, resistors, capacitor, diode, konektor, atbp.

- Suriin ang mga label at markings: Ang ilang mga sangkap ay may mga sanggunian na sanggunian na nakalimbag sa PCB.

2. Desolder at kilalanin ang mga sangkap

- Mga sangkap ng Desolder (kung kinakailangan): Gumamit ng isang Hot Air Rework Station para sa ligtas na pag -alis.

- Basahin ang mga numero ng bahagi ng IC: Maghanap ng mga datasheet upang maunawaan ang mga pagsasaayos ng pin.

- Sukatin ang mga resistors at capacitor: Gumamit ng isang multimeter o LCR meter upang matukoy ang mga halaga.

- Lagyan ng label ang bawat sangkap: Magtalaga ng mga taga -disenyo tulad ng R1, C1, U1 para sa mas madaling pagsubaybay.

3. Bakasin ang mga koneksyon sa circuit

- Gumamit ng isang multimeter sa pagpapatuloy mode: suriin ang mga de -koryenteng landas sa pagitan ng mga sangkap.

- Sundin ang mga bakas ng PCB: Gumamit ng isang magnifier o mikroskopyo para sa detalyadong pagsubaybay.

- Gumamit ng PCB Design Software: Mag-import ng mga imahe na may mataas na RES PCB sa mga tool tulad ng Kicad, Altium, o Easyeda para sa mas madaling pagsubaybay.

- Suriin ang mga nakatagong koneksyon: Kung ang multilayer, ang x-ray inspeksyon ay maaaring kailanganin upang masubaybayan ang mga panloob na layer.

4. Itatayo muli ang eskematiko

- Gumamit ng software ng disenyo ng PCB: Iguhit ang eskematiko sa Kicad, Eagle, Altium, o Orcad.

- Ayusin ang mga sangkap na lohikal: ang kapangyarihan ng pangkat, signal, at mga seksyon ng lupa nang maayos.

- Patunayan ang mga koneksyon: ihambing sa mga datasheet at mga inaasahan na pag -asa.

5. Gayahin at i -verify ang circuit

- Gumamit ng Simulation Software: Ang mga tool tulad ng ltspice, proteus, o multisim ay makakatulong na mapatunayan ang pag -uugali ng circuit.

- Ihambing sa orihinal na PCB: Pag-andar ng Pagsubok na may Power-On Debugging kung maaari.

Kinakailangan ang mga tool:

✔ multimeter / LCR meter

✔ Oscilloscope (para sa pagsubok sa signal)

✔ Hot Air Rework Station (para sa Desoldering)

✔ mikroskopyo / magnifier

✔ PCB Design Software (Kicad, Eagle, Altium)

✔ X-ray scanner (para sa mga multilayer board)

Pangwakas na mga saloobin

Ang pagkuha ng isang eskematiko mula sa isang naka-clone na PCB ay isang oras-oras ngunit makakamit na proseso kung maayos na nagawa. Mahalaga na igalang ang mga batas sa pag -aari ng intelektwal kung ang PCB ay kabilang sa isang disenyo ng pagmamay -ari. Gusto mo ba ng gabay sa isang tiyak na uri ng mga rekomendasyon ng PCB o tool?
